El informe de laboratorio consiste en la determinación de la densidad de la esfera seleccionada usando el formato.
1. Leer el marco teórico de la guía 1 de laboratrorio
2. Presentar las tablas de datos de perímetro, diámetro y masa tomados en clase
3. Con los datos de diámetro medido usando el calibrador, calcula el volumen
4. Con los datos de diámetro medido usando el flexómetro o cinta métrica, calcula el volumen
5. Usando los datos de masa y usando la ecuación de densidad, calcular la densidad volumétrica de masa de (presentar todos los cálculos detallados usando el editor de ecuaciones)
a. Volumen medido con el calibrador y masa con la balanza roja (romana)
b. Volumen medido con el calibrador y masa con la balanza de triple brazo
c. Volumen medido con el calibrador y masa con la balanza digital.
d. Volumen medido con el el flexómetro o cinta métrica y masa con la balanza roja (romana) e. Volumen medido con el el flexómetro o cinta métrica y masa con la balanza de triple brazo
f. Volumen medido con el el flexómetro o cinta métrica y masa con la balanza digital.
Luego calculan las incertidumbres en cada volumen
Determinan la densidad y sus incertidumbres para casa instrumento.

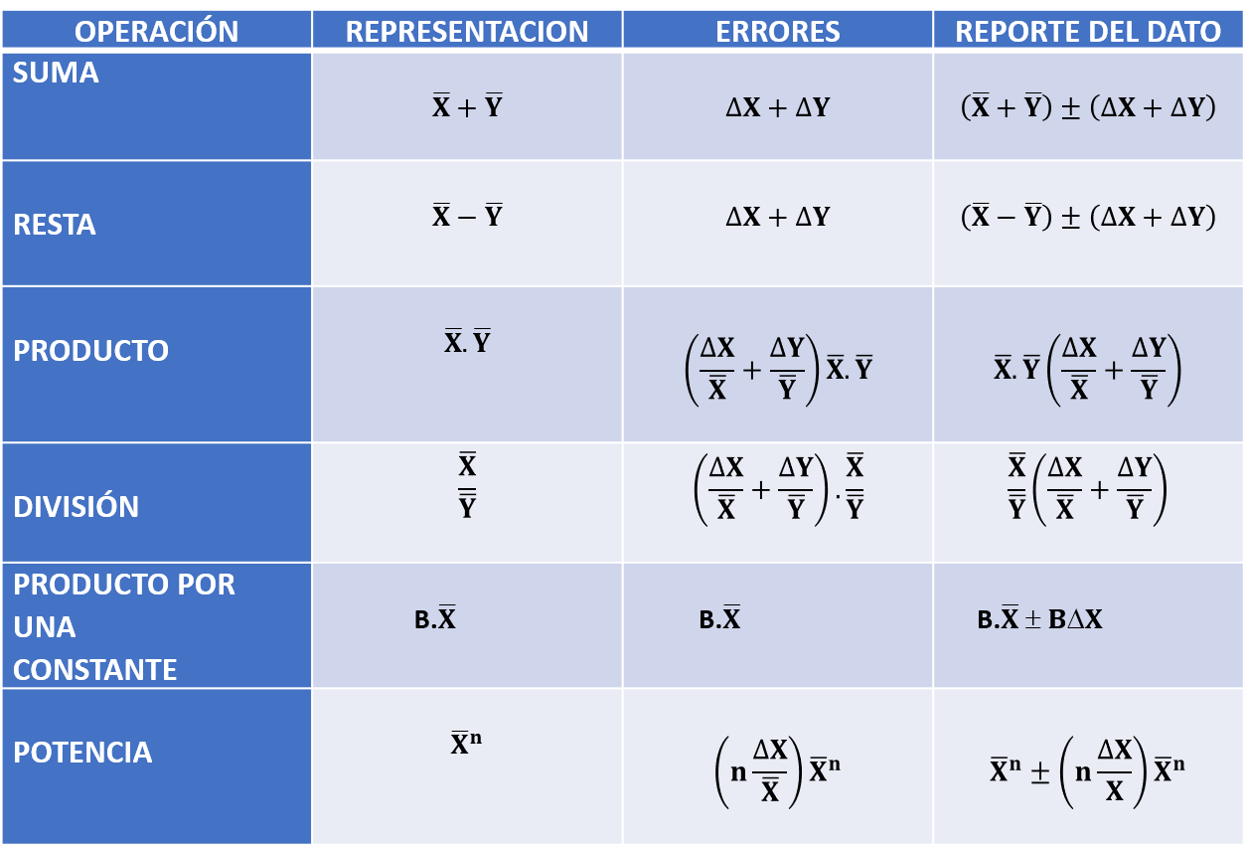

Las incertidumbres del volumen y densidad las determinan con la fórmula en el archivo de teoría del error.
Finalmente calculan el valor de porcentaje de error relativo de la densidad. La ecuación también la tienen en el mismo archivo y en el marco teórico de la guía.

Presentan tablas y cálculos completos
Conclusiones
Los informes siempre se debe entregar en formato digital NADA ESCRITO A MANO.
Leer el archivo adjunto con las instrucciones para calcular la propagación del error y el error relativo.
RECUERDEN QUE NO ACEPTO ENTREGAS POR OTRO MEDIO DIFERENTE A MOODLE
Entrega en archivo con formato PDF -
Apertura: martes, 9 de septiembre de 2025, 00:00Cierre: lunes, 15 de septiembre de 2025, 22:00
1.Toma la tabla de datos de los perímetros y diámetros de las esferas medidas con el metro flexible, Presente la tabla de datos (tenga en cuenta la teoría del error)
2. Debes presentar el informe en el formato, analizando datos mostrando el cálculo realizado para determinar la nueva escala y la regresión lineal,
3. Presentar UN (1) gráfico de acuerdo con el video de explicación
.Perímetro (regla) y diámetro con regla o metro flexible
4. Debes realizar regresión lineal en cada gráfico para que encuentres la mejor recta y de allí extraigas el valor de la pendiente
5. Debes analizar la pendiente obtenida
6. Determinar el % de error relativo en el número pi

7. Presentar tres conclusiones como mínimo.
Entregar en formato PDF, adjuntando cada gráfico por separado en ocupando toda la hoja.
-
Apertura: lunes, 15 de septiembre de 2025, 00:00Cierre: miércoles, 17 de septiembre de 2025, 23:00EN ESTE ESPACIO DEBEN SUBIR LOS GRÁFICOS HECHOS EN CLASE
-
Apertura: miércoles, 24 de septiembre de 2025, 00:00Cierre: lunes, 29 de septiembre de 2025, 18:00
El trabajo lo deben entregar los 3 integrantes del grupo conformado en el laboratorio el día 22

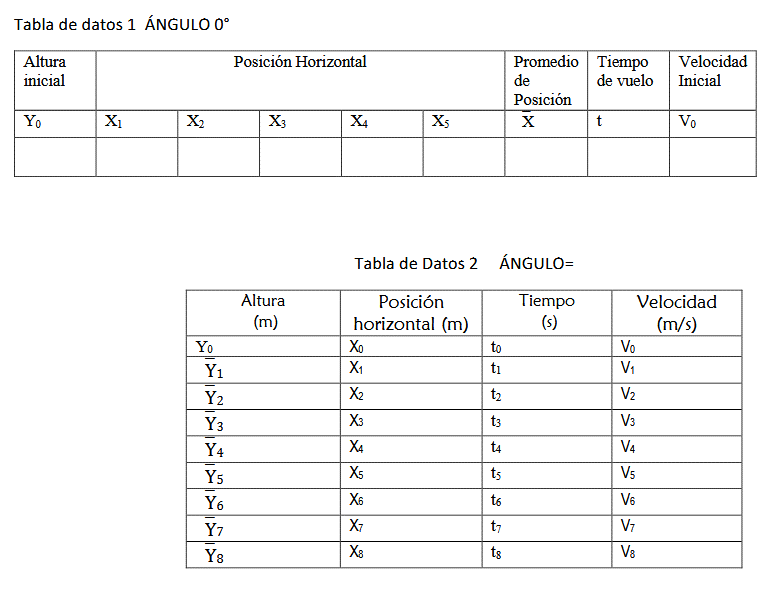

En este espacio deberan dejar sus datos calculando la columna tiempo y velocidad.
Escribir el procedimiento completo para llegar a sus datos de tiempo y velicidad ( puede ser a mano) Pero la tabla se entrega digitalizada
De acuerdo con lo explicado en clase, leyendo el marco teórico de la guia N0. 4 y la explicación de la clase deberan tomar los datos del promedio de altura en cada posición ubicada y construir las columna tiempo y velocidad.

Ningún estudiante que no se haya presentado al laboratorio podrá entregar este trababajo
-
Apertura: miércoles, 24 de septiembre de 2025, 00:00Cierre: jueves, 9 de octubre de 2025, 21:00
El informe de laboratorio se construye con el formato (Información para presentar informes)
Con los datos de posición en X y Y y usando la tabla de tiempo deberán construir las graficas Y vrs t y X vrs t. De acuerdo a lo explicado en los laboratorios 2 y 3 ( Pautas para graficar datos) se deben entregar todos los cálculos que requirieron realizar para crear sus escalas y para encontrar las funciones que identifican los comportamientos de sus datos digitalizados usando editor de ecuaciones.
De los cálculos realizados para identificar las funciones que relacionan a los datos deberán analizarlos para extraer la respuesta a las preguntas del cuestionario de la Guía de la Práctica 4- Movimiento Parabólico (Guías de Laboratorio).
Encontrar la velocidad final de la esfera en los dos casos ( a partir del análisis gráfico de los datos de la tabla No1 y la tabla No. 2)
Encontrar la aceleración de la esfera en todo instante. A partir del análisis gráfico, no despejando de ecuaciones, (como se analiza en la relación No lineal)

Encontrar el % de error del movimiento analizando el exponente 2 como el valor teórico en el movimiento vertical y analizando el movimiento en el eje x basados en el concepto del movimiento en x presentado en el marco teórico.
Presentar dos conclusiones (recuerda que las conclusiones surgen del análisis gráfico).
-
Apertura: viernes, 26 de septiembre de 2025, 00:00Cierre: miércoles, 8 de octubre de 2025, 23:00Insertar el video tomado marcando el archivo con el ángulo asignado y su nombre completo
-
Apertura: sábado, 11 de octubre de 2025, 00:00Cierre: sábado, 18 de octubre de 2025, 20:00
En el espacio de laboratorio deberán revisar los videos tutoriales para que procesen el video con el ángulo asignado.
Adjunto encuentran las instrucciones de los videos tutoriales en un resumen con una pequeña introducción y marco teórico SIN EL FORMATO DE INFORME DE LABORATORIO
PRESENTAN : Imágenes obtenidas con Tracker.
PRIMERA IMAGEN: igual a la presentada en la pagina 11 de las instrucciones, en donde se vea la todo el montaje y los puntos de rastreo señalando claramente el ángulo.
SEGUNDA IMAGEN: Gráfica de Posición vertical vrs posición horizontal
TERCERA IMAGEN: Grafica de Posición vertical vrs tiempo,
CUARTA IMAGEN: gráfica de velocidad vrs tiempo
QUINTA IMAGEN: Gráfica de aceleración vrs tiempo
Toman los datos de la tabla de datos de tracker limpiándolos, es decir eliminando los que se salen del comportamiento general los datos corresponde a: posición y, posición x, velocidad y aceleración vrs tiempo.
Copian esta tabla de datos en EXCEL y grafican EN EXCEL
Posición vertical vrs posición horizontal
Posición vertical vrs tiempo,
Velocidad vrs tiempo
Aceleración vrs tiempo
Realizan el procedimiento de construcción de la función de tendencia en cada caso
Por ejemplo, si la relación tiene tendencia lineal se procederá de acuerdo con las instrucciones. En este caso no hay gráfico hecho a mano será solamente el entregado por Excel
Sí la relación no es lineal entonces se guían por las siguientes instrucciones
Analizan los gráficos y la información presentada por Tracker y por Excel de estas relaciones y presentan este análisis basados en el comportamiento de los datos de acuerdo con el marco teórico de la guía de laborario o del movimiento parabólico, es decir encuentran el porcentaje de error del valor de la aceleración (asumiendo como teórico a -9.8m/s2 j y al exponente teórico de la variable idependiente como 2.
ENTREGAN DOS CONCLUSIONES
1. Relacionada con el laboratorio,la práctica en general como parte de la explicación del tema.
2. La Utilidad y confiabilidad del tracker y Excel en este ejercicio
Entregan en un archivo en PDF con gráficas claras legibles con título.
El archivo debe estar marcado con su nombre guion ángulo asignado por ejemplo Pepito Suarez_35 grados
Trabajos que no correspondan al ángulo asignado tendrán nota de CERO
Trabajos iguales en marcos teóricos, resúmenes o imágenes tendrán nota de CERO.
-
Apertura: sábado, 11 de octubre de 2025, 00:00Cierre: viernes, 24 de octubre de 2025, 20:00
Presenta el informe de laboratorio con el grupo de trabajo, solamente un integrante subirá el informe. Deben estar registrados los nombres de los estudiantes que PARTICIPARON EN LA CONSTRUCCIÓN DEL INFORME, no se deben inscribir a los que asistieron a la práctica y no colaboran en la construcción del documento. Mucho menos inscribir a estudiantes que no asisten al laboratorio, en este caso todos losintegrantes tendrán nota de cero.
Usar el formato guía.
Incluir las tablas de datos
Tener en cuenta la teoría del error y la propagación del error
Presentar todos los cálculos con procedimientos completos y usar editor de ecuaciones (todo digitado, solamente las gráficas se construyen a mano con las normas enseñadas para relaciones lineales y no lineales)
Anexar en hojas aparte una sola para cada grafico AMPLIADO
RESPONDER LA COMPONENTE DE EVALUACIÓN UBICANDO ESTAS RESPUESTAS EN EL ESPACIO DE ANÁLSISI DE DATOS
RESPONDER el cuestionario de 4 preguntas que estan en la componnete de preguntas.
Entregar 3 copnclusiones. Los resultados no son conclusiones, una conclusión se construye analizando los resultados con los objetivos específicos.
-
Apertura: domingo, 26 de octubre de 2025, 00:00Cierre: jueves, 6 de noviembre de 2025, 22:00
LEE LAS INSTRUCCIONES, ANTES Y DURANTE LA CONSTRUCCION DE ESTE INFORME
PAUTAS PARA INFORME PLANO INCLINADO
Entregar un informe grupal (solamente con los integrantes que depositaron datos) Con los videos
1, Plano inclinado y un bloque en movimiento con polea
2. Plano inclinado dos bloque en movimiento con polea
Debes procesar en Tracker
Procedimiento para obtener la información solicitada en el informe:
1. Realizar el procesamiento de los datos del video Utilizando Tracker (ver carpeta con tutoriales)
2. Generar gráficos de x vrs t, V vrs t, a vrs t
3. generar tabla de datos para excel
4. tomar la tabla de datos generada por Tracker y procesarla en excel para graficar x vrs t , V vrs t, a vrs t
5. Responder a las siguientes preguntas
5.a Cuál es la clasificación del movimiento del bloque sobre la plataforma?
5.b. Si hay aceleración cuál es su valor? Presentar paso a paso su procedimiento para encontrarla a partir de los resultados del análisis gráfico de posición vr tiempo para
5.b.1 Bloque de madera en plano inclinado
5.b.2. Celular en plano iclinado
5.b.3 Bloque de madera arrastrado por el contrapeso
5.b.4. Celular arrastrado por el contrapeso
5.c. Cuál es el coeficiente de fricción etático para el bloque (presenta el procedimiento completo para determinarlo de forma analítica y solamente al final reemplace sus datos experiemtales para encontrar el valor
5.d . Cuál es el coeficiente de fricción etático para el celular (presenta el procedimiento completo para determinarlo de forma analítica y solamente al final reemplace sus datos experiemtales para encontrar el valor
5.e . Cuál es el coeficiente de fricción cinético para el bloque (presenta el procedimiento completo para determinarlo de forma analítica y solamente al final reemplace sus datos experiemtales para encontrar el valor) explique que información extrae del análsis gráfico para este valor)
5.f. . Cuál es el coeficiente de fricción cinético para el celular (presenta el procedimiento completo para determinarlo de forma analítica y solamente al final reemplace sus datos experiemtales para encontrar el valor) explique que información extrae del análsis gráfico para este valor)
6. Encuentre el porcentaje de errorrelativo entre:
6. a aceleración determianda por la aplicación Phyton y aceleración reportada por tracker. (para los casos de los puntos 5.b.1, 5.b.2, 5.b.3. y 5.b.4
6. a aceleración determianda por la aplicación Phyton y aceleración reportada con el análisis gráfico . (para los casos de los puntos 5.b.1, 5.b.2, 5.b.3. y 5.b.4
Recuerdo que el FORMATO DE INFORME, está en la carpeta Información para presentar informes. y que lo deben enviar en formato PDF
El informe debe contener los siguientes elementos: Título Movimiento en un plano inclinado
I. Cumplir con el formato de entrega ( ver carpeta titulada Información para presentar informes), deber ser totalmente digital usando editor de ecuaciones y estéticamente organizado cumpliendo normas IEEE.
II. Integrantes
III Introducción (hablar sobre el plano inclinado y movimiento) solo 2 parrafos usando la bilbligrafía de capítulo leyes de newton) ecuaciones solo de movimiento vistas en clase sin relacionarlas con las leyes de newton.
IV. metodología como lograron el montaje para el movimiento con imágen de su escenario de laboratorio, foto del plano inclinado para procesar en tracker como se da en la pagina 11 de las inctrucciones de uso de tracker .
V. tabla de datos tomados con datos directos y derivados (aceleración) con incertidumbres (ver carpeta titulada Información para presentar informes, teoría de errores) . tabla de datos generada por tracker
VI Relato del proceso con tracker muy breve, con gráficos extraidos de tracker y explicados )rango tomado comportamiento de los datos)
VII, , Relato del proceso de excel del Análisis gráfico de los resulatados de datos procesados tabla de datos de tracker procesada en excel, linealización extrayendo logarimo y regresión lineal de las funciones logaritmicas , por mínimos cuadrados de estos datos, imagen de la regresión lineal y datos de la regresión lineal por mínimos cuadrados con las variables de logaritmo de desplazamiento y logaritmo de tiempo . Con cálculos que demuestren como encuentran la aceleración escribir paso a paso como a partir de los datos procesados en excel descubres el valor de la aceleración. y toda la información solicitada en el punto 5
IX Cálculo del porcentaje de error relativo que se solcitan en el punto 6
X Cuestionario resuelto (Punto 5 y 6)
XI Conclusiones relacionadas con las respuestas de los puntos 5 y 6
NO HABRÁ APLAZAMIENTOS PARA LA ENTREGA.
-
